Segelflugrechner Kobo mit XCSoar
|

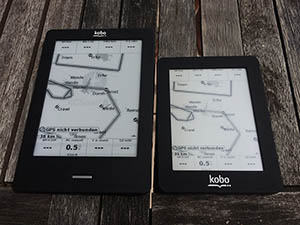

Die E-Book-Reader mini, touch und Glo der Firma Kobo eignen sich hervorragend als Segelflugrechner. Die OpenSource Software XCSoar wurde entsprechend für diese Geräte angepasst, und läuft problemlos auf allen drei Geräten. XCSoar wird als Option zusätzlich zum Originalbetriebssystem installiert. Nach dem Starten wird ein Bootmanager geladen, so dass man auswählen kann, ob XCSoar oder Nickel, das Originalbetriebssystem von Kobo, gestartet werden soll. Der Kobo kann so als normaler E-Book-Reader weiterverwendet werden. Das Display mit eInk-Technologie erlaubt ein perfektes Ablesen in grellem Sonnenschein und aus jedem Winkel. Durch die neue Displaytechnologie ist der Stromverbrauch sehr gering. Kommunikation mit dem Flarm Die Kommunikation kann kabellos über Bluetooth erfolgen, oder mit einem Kabel. Da die Installation in jedem Flugzeug individuell gestaltet werden muss, soll hier nur das grundlegende Prinzip erläutert werden. 1. Bluetooth In den Kobo wird eine kleine Platine gelötet, mit deren Hilfe die verschiedensten Bluetooth-Quellen empfangen werden können, z.B.:
Durch die Vielfalt an GPS-Quellen steigt die Flexibilität für den Einsatz des Kobo enorm. Die Akkulaufzeit mit Bluetooth Modul beträgt ca. 6 bis 7 Stunden, so dass unter Umständen während des Fluges auf ein Ladekabel verzichtet werden kann. 2. Kabel mit TTL-Wandler Der Kobo verfügt über keine echte serielle Schnittstelle, sondern über eine, deren Signale einen geringeren Pegel als 12 V haben müssen, eine sogenannte TTL-Schnittstelle. Daher muss zwischen den Kobo und das Flarm ein TTL-Wandler eingebaut werden. Zusätzlich muss der Ladestrom auf 5 V reduziert werden. 3. USB OTG Kabel Die USB-Schnittstelle des Kobos kann auch direkt zur Kommunikation mit dem Flarm genutzt werden. Dazu muss der Kobo nicht modifiziert werden. Man braucht lediglich ein spezielles USB OTG Kabel. Dieses Kabel eignet sich auch zum Herunterladen von Flüge, Hochladen von Fluganmeldung und Änderung der Programmierung des Flarm. Das unten abgebildete Kabel besteht aus zwei Teilen. Der eine Teil wird mit dem Flarm verbunden und die USB-Buchse ins Instrumentenbrett eingebaut. Der zweite Teil wird in die USB-Buchse des Kobos und in die USB-Buche im Instrumentenbrett gesteckt. Dies ist kein normales Verbindungskabel, es muss modifiziert werden! Da die Kabel jeweils passend angefertigt werden, muss ich immer die Länge des Kabels von der GPS-Quelle zum Instrumentenbrett, und vom Instrumentenbrett zum Kobo wissen. Kommunikation mit einer GPS-Antenne Der Kobo kann auch direkt mit einer kleinen GPS-Antenne ausgerüstet werden. Diese Lösung ist meiner Meinung nach für Segelflieger nicht die günstigste, da man mit einer Bluetooth-Maus im Grunde das gleiche erreicht, aber alternativ auch andere Quellen nutzen kann. Einen entsprechenden Umbau kann ich aber auf Wunsch durchführen. Universalhalterung Die Universalhalterung ist leicht und optimal für den Einsatz in Vereinsflugzeugen. Im Flugzeug wird lediglich der Haltestift montiert, und jeder Pilot besitzt seinen eigenen Halter mit seinem Navigationssystem. Um sein Navigationssystem mit dem Universalhalter zu verbinden, kann mit Hilfe der Senkkopfschraube eine individuelle Halterung angebracht werden. Das Gewinde der Klemmschraube in der Aluminiumhülse ist mit einem Helicoil gepanzert, so dass das Gewinde auch bei etwas kräftigerem Anziehen nicht gleich ausreißt. Um das Befestigungssystem auch mit einem Gelenkhalter von K6-Team benutzen zu können, biete ich eine passende Hülse mit Klemmschraube an. Einfach die Kunststoffhülse, mit der der Halter normalerweise im Instrumentenbrett festgeschraubt wird, entfernen und durch diese Aluminiumhülse ersetzen. Bilder Tutorials Hier findet ihr 3 Tutorials, die in Zusammenarbeit mit Reinhold Willems entstanden sind. In diesen Tutorials findet ihr viele nützliche Informationen zu dem Kobo, der Installation von XCSoar, dem Umbau und den Einsatzmöglichkeiten des Kobos. Bilder Hier könnt ihr euch ein paar Bilder von Umbauten anschauen, die ich durchgeführt habe. Wenn ihr draufklickt, werden sie vergrößert angezeigt.
|
